سیستم برق خودرو، یکی از حیاتی‌ترین بخش‌های هر خودرویی است که عملکرد صحیح آن، تأثیر مستقیمی بر روشن شدن موتور، شارژ باتری، عملکرد چراغ‌ها، سیستم صوتی، تهویه و حتی ایمنی خودرو دارد. خرابی در این سیستم می‌تواند به یکباره شما را در میانه جاده زمینگیر کند یا هزینه‌های سنگین تعمیرات را به همراه داشته باشد. در این مقاله جامع از گروه ماشین سه، به صورت گام‌به‌گام شما را با اصول عیب‌یابی سیستم برق خودرو آشنا می‌کنیم تا بتوانید مشکلات رایج را شناسایی و در صورت امکان، برطرف کنید.

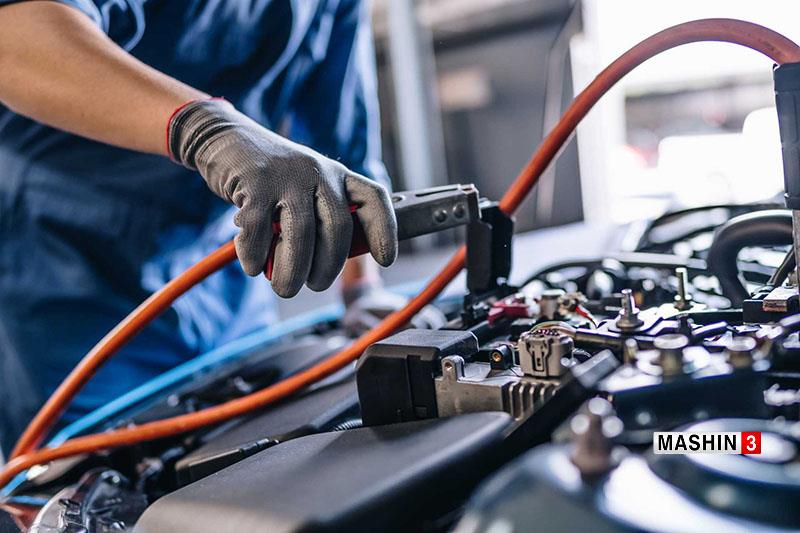

علائم هشداردهنده خرابی سیستم برق خودرو

پیش از هر اقدامی، باید بتوانید نشانه‌های اولیه خرابی را تشخیص دهید. این علائم، زنگ‌های هشدار هستند که اگر به موقع به آنها توجه کنید، از بروز مشکلات بزرگ‌تر جلوگیری خواهید کرد. رایج‌ترین علائم خرابی سیستم برق خودرو عبارتند از:

• روشن شدن چراغ هشدار باتری روی داشبورد: این مهم‌ترین نشانه‌ای است که سیستم شارژ خودرو دچار مشکل شده است.
• روشن شدن چراغ‌ها با نور کم‌رنگ: اگر چراغ‌های جلو یا داخل کابین کمنور شده‌اند، احتمالاً باتری یا دینام به مشکل خورده است.
• صدای غیرعادی هنگام استارت زدن: صدای تق‌تق یا کشیدن طولانی هنگام روشن کردن موتور، نشانه ضعیف بودن باتری یا خرابی استارت است.
• خاموش شدن ناگهانی خودرو هنگام رانندگی: اگر خودرو حین حرکت خاموش شود و مجدداً روشن نشود، مشکل از سیستم برق یا سوخت‌رسانی است.
• سوختن مکرر فیوزها: اگر فیوزهای خودرو مدام می‌سوزند، حتماً یک اتصال کوتاه یا بار اضافی در مدار وجود دارد.
• بوی سوختگی یا دود از زیر کاپوت: این نشانه بسیار خطرناک است و می‌تواند ناشی از اتصال کوتاه یا داغ شدن بیش از حد سیم‌ها باشد.
• عمل نکردن قطعات برقی: شیشه‌های برقی، قفل مرکزی، ضبط یا کولر اگر به درستی کار نمی‌کنند، مشکل برقی دارند.



ابزارهای ضروری برای عیب‌یابی برق خودرو

برای شروع عیب‌یابی، به چند ابزار ساده اما ضروری نیاز دارید. با داشتن این ابزارها می‌توانید بسیاری از مشکلات را در خانه یا کنار جاده شناسایی کنید.

• مولتی‌متر دیجیتال: مهم‌ترین ابزار برای اندازه‌گیری ولتاژ، مقاومت و جریان برق. با آن می‌توانید باتری، دینام و سیم‌کشی را تست کنید.
• پیچ‌گوشتی برق‌دار (تستر فاز): برای تشخیص وجود یا عدم وجود برق در یک سیم یا سوکت.
• کابل‌های رابط (جامپر): برای روشن کردن خودرو با باتری کمکی در مواقع اضطراری.
• دفترچه راهنمای خودرو: شامل نقشه فیوزها، محل جعبه فیوز و اطلاعات فنی مهم.
• دستکش عایق و عینک ایمنی: برای محافظت در برابر برق‌گرفتگی و اسید باتری.





آمادگی اولیه؛ اقدامات پیش از شروع عیب‌یابی

پیش از اینکه وارد گام‌های اصلی عیب‌یابی شوید، چند اقدام ساده اما مهم وجود دارد که می‌تواند بسیاری از مشکلات را بدون نیاز به ابزار پیشرفته برطرف کند. این اقدامات را به عنوان پیش‌نیاز عیب‌یابی جدی بگیرید.



نکات اولیه پیش از عیب‌یابی برق خودرو

• خودرو را در جای ایمن و مسطح پارک کنید و ترمز دستی را بکشید.

• موتور را خاموش کنید و کلید را از سوئیچ خارج نمایید.

• اتصالات باتری را بررسی کنید: گاهی فقط شل بودن یا اکسید شدن پایه‌های باتری، تمام مشکلات را ایجاد می‌کند. پایه‌ها را تمیز و محکم کنید.

• بررسی فیوز اصلی: قبل از هر کاری، فیوز اصلی (فیوز ۱۰۰ آمپر یا ماکسفیوز) را چک کنید. اگر این فیوز سوخته باشد، خودرو اصلاً برق نخواهد داشت.

• دفترچه راهنمای خودرو را کنار بگذارید: نقشه فیوزها و اطلاعات فنی خودرویتان را آماده داشته باشید.

• از سلامت ابزارها مطمئن شوید: باتری مولتی‌متر را چک کنید و از سالم بودن تستر اطمینان حاصل کنید.

پس از انجام این اقدامات اولیه، اگر مشکل همچنان وجود داشت، وارد گام‌های اصلی عیب‌یابی می‌شویم



گام اول: بررسی باتری خودرو

باتری، قلب سیستم برق خودرو است. هر عیب‌یابی باید از اینجا شروع شود، زیرا بیش از ۵۰ درصد مشکلات برقی خودروها ناشی از باتری معیوب است.

چگونه باتری را بررسی کنیم؟

1.        بررسی ظاهری: ابتدا پایه‌های باتری را از نظر خوردگی، اکسید شدن یا شل بودن اتصالات بررسی کنید. اگر روی پایه‌ها ماده سفید یا سبز رنگ دیده می‌شود، آن را با آب جوش و جوش‌شیرین تمیز کنید و اتصالات را محکم ببندید.

2.      اندازه‌گیری ولتاژ با مولتی‌متر: مولتی‌متر را روی حالت DC ولتاژ (۲۰ ولت) قرار دهید. پرچم سیاه را به قطب منفی (ـ) و پرچم قرمز را به قطب مثبت (+) باتری متصل کنید.

o        ولتاژ ۱۲.۶ ولت یا بالاتر: باتری سالم و شارژ کامل است.

o        ولتاژ ۱۲.۴ تا ۱۲.۶ ولت: باتری نیاز به شارژ دارد.

o        ولتاژ زیر ۱۲ ولت: باتری ضعیف است و احتمالاً نیاز به تعویض دارد.

3.      تست باتری زیر بار: برای دقیق‌تر شدن تست، از یک نفر بخواهید موتور را روشن کند و همزمان ولتاژ باتری را بخوانید. اگر ولتاژ زیر ۱۰ ولت افت کرد، باتری دیگر قابل استفاده نیست.



گام دوم: تست دینام (آلترناتور)

اگر باتری سالم است اما همچنان مشکل دارید، نوبت به دینام می‌رسد. دینام وظیفه شارژ باتری و تأمین برق مصرفی خودرو را دارد.

چگونه دینام را تست کنیم؟

1.        موتور خودرو را روشن کنید.

2.      مولتی‌متر را روی حالت DC ولتاژ قرار دهید و به پایه‌های باتری وصل کنید.

3.      ولتاژ را در دور آرام موتور (آی‌دل) بخوانید. عدد باید بین ۱۳.۵ تا ۱۴.۵ ولت باشد.

4.       گاز بدهید تا دور موتور به ۲۰۰۰ برسد. ولتاژ نباید از ۱۴.۸ ولت بیشتر شود.

5.      اگر ولتاژ کمتر از ۱۳ ولت است، دینام به درستی شارژ نمی‌کند. اگر بیشتر از ۱۴.۸ ولت است، رگولاتور ولتاژ دینام خراب است.

گام سوم: بررسی استارت خودرو

اگر باتری سالم است و دینام به درستی کار می‌کند، اما خودرو روشن نمی‌شود، مشکل از استارت است. استارت، موتور را به چرخش درمی‌آورد تا احتراق شروع شود.

علائم خرابی استارت

·         هنگام چرخاندن کلید، فقط یک کلیک یا صدای تق‌تق شنیده می‌شود، اما موتور نمی‌چرخد.

·         استارت به کندی می‌چرخد و موتور به سختی روشن می‌شود.

·         صدای جیغ یا ساییده شدن از ناحیه استارت به گوش می‌رسد.

نحوه تست استارت

1.        از سلامت باتری و اتصالات آن مطمئن شوید.

2.      با یک چراغ تستر یا مولتی‌متر، وجود برق ۱۲ ولت را در پایه اصلی استارت (سیم ضخیم) بررسی کنید.

3.      سیم فرمان استارت (سیم نازک) را با کمک یک نفر تست کنید. هنگام چرخاندن کلید، این سیم باید برق دار شود.

4.       اگر برق به استارت می‌رسد اما موتور نمی‌چرخد، استارت معیوب است و نیاز به تعویض یا تعمیر دارد.

گام چهارم: بررسی فیوزها و رله‌ها

فیوزها و رله‌ها، محافظان سیستم برق خودرو هستند. هرگاه یک قطعه برقی از کار می‌افتد، اولین کاری که باید بکنید، چک کردن فیوزهای مربوط به آن است.

نحوه بررسی فیوزها

1.        جعبه فیوز خودرو را پیدا کنید. معمولاً در دو محل قرار دارد: زیر داشبورد (سمت راننده یا شاگرد) و زیر کاپوت (کنار باتری یا محفظه موتور)

2.      دفترچه راهنمای خودرو را باز کنید تا ببینید هر فیوز مربوط به کدام قطعه است.

3.      فیوز مورد نظر را بیرون بیاورید و از نظر ظاهری بررسی کنید. اگر رشته فلزی داخل فیوز قطع شده باشد، فیوز سوخته است.

4.       برای اطمینان بیشتر، با مولتی‌متر روی حالت بوق (آهنگ) یا اهم‌متر، دو سر فیوز را تست کنید. اگر بوق نداد، فیوز سوخته است.

5.      فیوز سوخته را با یک فیوز جدید با همان آمپر (عدد روی فیوز) تعویض کنید. هرگز از فیوز با آمپر بالاتر استفاده نکنید.

نحوه بررسی رله‌ها

رله‌ها کلیدهای الکترومغناطیسی هستند که جریان را به قطعات پر مصرف می‌رسانند. برای تست رله:

1.        رله را از جعبه فیوز خارج کنید.

2.      با مولتی‌متر، مقاومت سیم‌پیچ رله را اندازه‌گیری کنید (باید مقداری بین ۵۰ تا ۲۰۰ اهم داشته باشد)

3.      با اعمال ولتاژ ۱۲ ولت به پایه‌های سیم‌پیچ، باید صدای کلیک رله را بشنوید که نشان می‌دهد کنتاکت‌ها وصل شده‌اند.

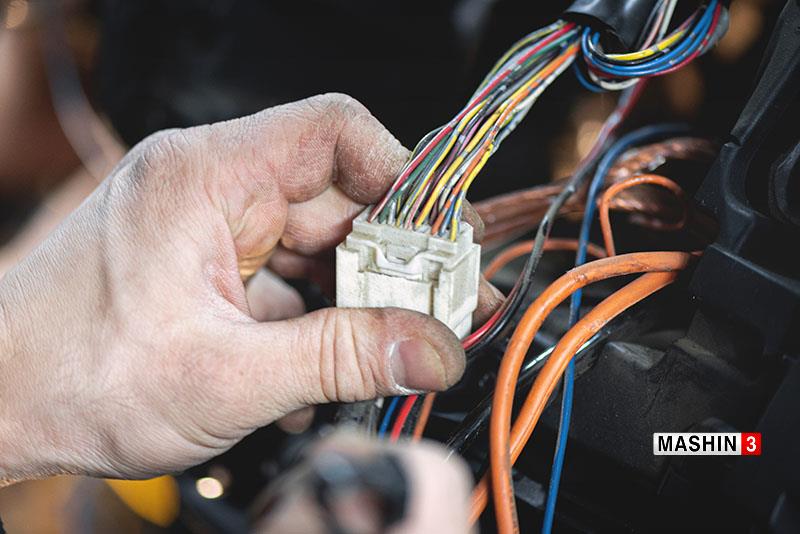

گام پنجم: بررسی سیم‌کشی و اتصالات

خرابی در سیم‌کشی و اتصالات، یکی از پیچ‌ترین و زمان‌برترین مشکلات برقی است. اما با یک روش ساده می‌توانید عیب را پیدا کنید.

نحوه پیدا کردن اتصال کوتاه (Short Circuit)

1.        فیوز مربوط به مداری که مشکل دارد را خارج کنید.

2.      یک چراغ تستر را بین دو سر جای فیوز قرار دهید.

3.      اگر چراغ روشن شد، یعنی در آن مدار اتصال کوتاه وجود دارد.

4.       حالا اتصالات و سیم‌های آن مدار را یکی یکی جدا یا تکان دهید تا جایی که چراغ خاموش شود. آنجا محل دقیق اتصالی است.



گام ششم: بررسی شمع و وایر

اگر خودرو روشن می‌شود اما موتور به درستی کار نمی‌کند، لرزش دارد یا مصرف سوخت آن افزایش یافته، مشکل ممکن است از شمع و وایرها باشد.

نحوه بررسی شمع و وایر

1.        وایرها را از روی شمع‌ها جدا کنید.

2.      شمع‌ها را با آچار شمع خارج کنید.

3.      از نظر ظاهری بررسی کنید: اگر نوک شمع سیاه و دوده‌ای است، مخلوط سوخت غنی است. اگر سفید و پوسته‌پوسته است، موتور داغ کار می‌کند.

4.       فاصله الکترود مرکزی تا الکترود زمین را با فاصله‌گیر اندازه بگیرید (مقدار استاندارد در دفترچه راهنما آمده است).

5.      وایرها را با مولتی‌متر از نظر مقاومت تست کنید. مقاومت وایرها معمولاً بین ۵ تا ۲۰ کیلو اهم بر متر است.





چه زمانی به برق‌کار خودرو مراجعه کنیم؟

همه مشکلات برقی را نمی‌توان در خانه حل کرد. اگر با انجام گام‌های بالا مشکل حل نشد، وقت آن است که به یک برق‌کار حرفه‌ای مراجعه کنید.

موارد ضروری برای مراجعه به برق‌کار

• مشکل در ایسیو (ECU):اگر چراغ چک موتور روشن است و خودرو عملکرد غیرعادی دارد.
• اتصال کوتاه پیچیده: اگر فیوزها مدام می‌سوزند و اتصال کوتاه را پیدا نمی‌کنید.
• مشکل در سنسورها: اگر عیب‌یابی دیاگ نیاز است.
• سیستم‌های پیشرفته: مانند ایربگ، ABS، سیستم مالتی‌مدیا و فرمان برقی.



سوالات متداول درباره عیب‌یابی سیستم برق خودرو

۱. اولین کاری که هنگام روشن نشدن خودرو باید انجام دهم چیست؟

ابتدا چراغ‌ها و صفحه کیلومتر را بررسی کنید. اگر چراغ‌ها کمنور هستند، باتری را بررسی کنید. سپس اتصالات باتری را از نظر شل بودن یا خوردگی چک کنید.

۲. چرا فیوز خودرو مدام می‌سوزد؟

علت می‌تواند اتصال کوتاه در سیم‌کشی، استفاده از قطعه غیراستاندارد، یا نصب فیوز با آمپر پایین‌تر از استاندارد باشد. هرگز فیوز را با آمپر بالاتر تعویض نکنید.

۳. آیا می‌توانم در خانه سیستم برق خودرو را عیب‌یابی کنم؟

بله، بسیاری از مشکلات رایج مانند باتری، دینام، استارت و فیوزها با ابزارهای ساده قابل تشخیص است. اما برای مشکلات پیشرفته مانند ایسیو و سنسورها به دستگاه دیاگ و برق‌کار حرفه‌ای نیاز دارید.

۴. ولتاژ استاندارد باتری خودرو چقدر است؟

ولتاژ استاندارد باتری ۱۲ ولت است. وقتی موتور خاموش است باید حدود ۱۲.۶ ولت باشد و وقتی موتور روشن است، بین ۱۳.۵ تا ۱۴.۵ ولت.

۵. آیا با روشن شدن چراغ باتری روی داشبورد، باید بلافاصله توقف کنم؟

بله. این چراغ نشان می‌دهد که دینام باتری را شارژ نمی‌کند. اگر به رانندگی ادامه دهید، باتری کاملاً تخلیه می‌شود و خودرو خاموش می‌شود. بهتر است در اولین فرصت به تعمیرگاه مراجعه کنید.

۶. علت خاموش شدن ناگهانی خودرو هنگام رانندگی چیست؟

می‌تواند دلایل مختلفی داشته باشد؛ از جمله خرابی دینام، تمام شدن باتری، مشکل در سنسور دور موتور یا خرابی ایسیو.

۷. چگونه بفهمیم استارت خودرو خراب است؟

اگر هنگام چرخاندن کلید فقط یک کلیک می‌شنوید یا موتور به سختی می‌چرخد، به احتمال زیاد استارت مشکل دارد. اما ابتدا باتری را تست کنید، زیرا ضعف باتری نیز علائم مشابهی دارد.

۸. آیا تعویض فیوز با سیم مسی مجاز است؟

هرگز این کار را نکنید! فیوزها برای حفاظت از سیم‌کشی و جلوگیری از آتش‌سوزی طراحی شده‌اند. استفاده از سیم به جای فیوز، خطر آتش‌سوزی جدی دارد.



جمع‌بندی

سیستم برق خودرو، یکی از پیچیده‌ترین اما مهم‌ترین بخش‌های خودرو است که نگهداری صحیح از آن، می‌تواند از هزینه‌های سنگین تعمیرات و خطرات جاده‌ای جلوگیری کند. با دانستن علائم هشداردهنده، داشتن ابزارهای اولیه و انجام بررسی‌های گام‌به‌گام (از باتری، دینام، استارت، فیوزها و سیم‌کشی) می‌توانید بسیاری از مشکلات را خودتان شناسایی و در موارد ساده، برطرف کنید.

به یاد داشته باشید که پیشگیری همیشه بهتر از درمان است. بررسی دوره‌ای باتری، تمیز نگه داشتن اتصالات، استفاده از فیوزهای استاندارد و مراجعه منظم به تعمیرگاه، عمر سیستم برق خودروی شما را افزایش می‌دهد و از بروز مشکلات ناگهانی جلوگیری می‌کند. در نهایت، اگر با انجام مراحل بالا مشکل حل نشد، حتماً به یک برق‌کار خودروی ماهر مراجعه کنید تا با استفاده از دستگاه‌های تخصصی، عیب دقیق را پیدا کرده و آن را برطرف کند.
